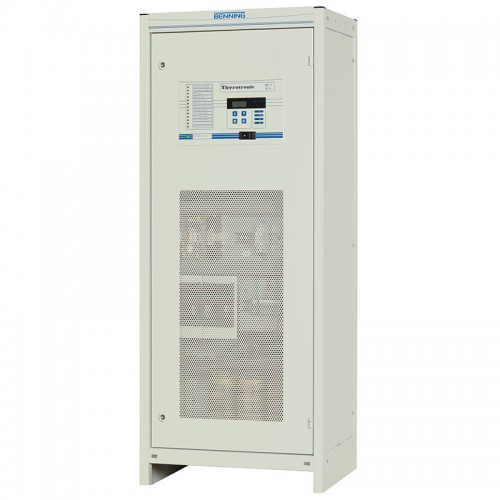

Tủ nạp Benning (Thyrotronic)

Tủ sạc ắc quy, được cung cấp bởi NSX Benning Đức thông qua nhà máy đặt tại Singapore, là thiết bị chuyển đổi nguồn từ điện áp xoay chiều AC sang điện áp một chiều DC cung cấp nguồn cho các phụ tải quan trọng và không được phép mất điện, một phần nạp cho ắc quy dự phòng, khi nguồn AC mất, nguồn dự phòng từ ắc quy sẽ lập tức cung cấp điện áp cho tải.

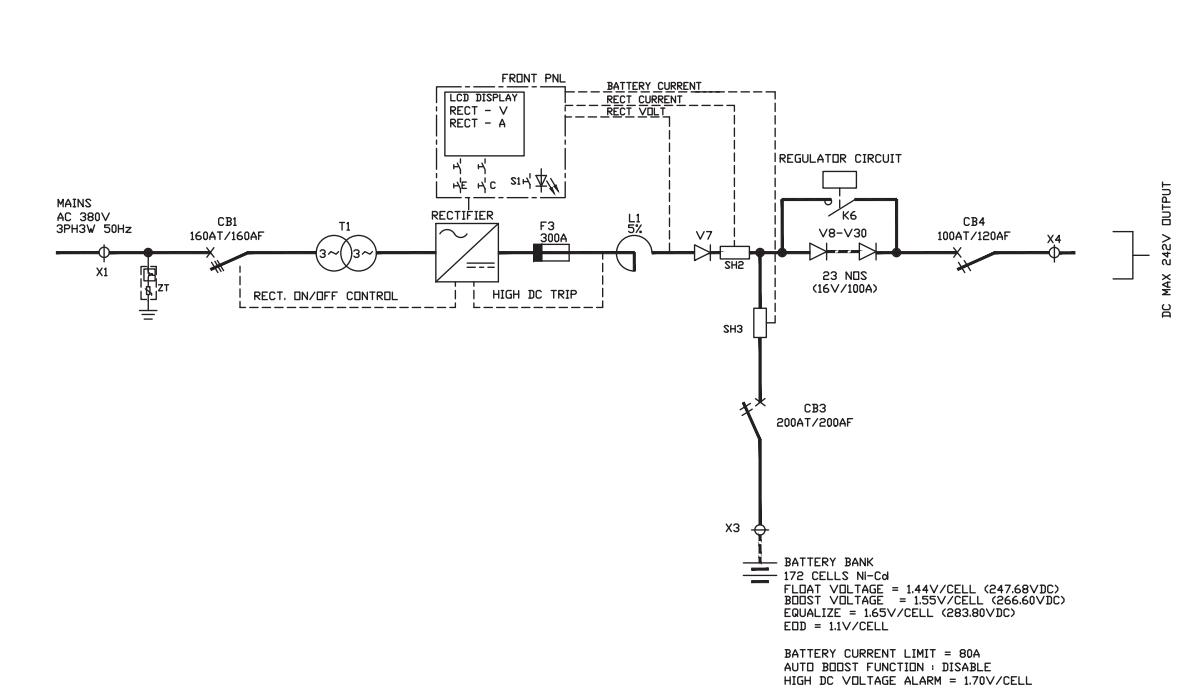

Sơ đồ nguyên lý tủ nạp kèm hệ thống dropper diode.

Ưu điểm của tủ nạp Benning (Thyrotronic)

- Máy biến áp đầu vào với các cuộn dây độc lập (chức năng ổn định điện áp và cách ly)

- Chỉnh lưu điều khiển 6 xung đủ

- Cuộn kháng + tụ điện (Mạch LC) để giảm điện áp gợn sóng tại đầu ra.

- Bộ điều khiển với giá trị cài đặt bằng kỹ thuật số

- Giám sát kỹ thuật số

- Màn hình LCD điều khiển và hiển thị lắp trên cánh tủ.

- Bảo vệ đầu ra bằng cầu chì tác động nhanh (NH Fuse) kèm MCB

Các chức năng chính trên tủ nạp Benning (Thyrotronic)

- Giám sát nguồn AC đầu vào: Trong trường hợp mất nguồn AC đầu vào, bộ điều khiển điện tử sẽ kích hoạt sáng đèn LED “chỉnh lưu lỗi”. Khi có nguồn AC trở lại, tủ nạp sẽ tự động hoạt động lại sau một thời gian đã cài đặt trước.

- Giám sát điện áp DC cao: Khi áp đầu ra DC cao quá giá trị đã cài đặt (do căn chỉnh hoặc tác động từ bên ngoài), đèn báo “điện áp DC cao” sẽ sáng đồng thời điện áp đầu ra sẽ được đặt về 0V để đảm bảo an toàn cho người và thiết bị.

- Giám sát mạch ắc quy: Tủ được cài đặt để kiểm tra mạch ắc quy mỗi 24h, khi đó điện áp đầu ra tủ nạp sẽ hạ thấp xuống 1,9V/bình trong thời gian 5s và lấy điện áp thực của ắc quy phản hồi về bộ điều khiển, trong thời gian này ắc quy được xả, nếu điện áp thực của ắc quy thấp hơn giá trị đã được cài đặt khi đó ắc quy có vấn đề về dung lượng, cần kiểm tra kỹ bằng cách xả lâu hơn để kiểm tra cụ thể bình nào bị lỗi.

- Giám sát chạm đất: Giám sát điện trở cách điện giữa nguồn DC đầu ra so với đất, cực âm và cực dương được đo lường và kiểm tra tuần tự. Nếu giá trị điện trờ này thấp hơn giá trị cài đặt (từ 100 kOhm đến 1MOhm), tủ sẽ báo đầu ra chạm đất.

- Các chế độ nạp: Nạp thả nổi (Float), Nạp tăng cường (Boost) và Nạp hình thành (Equalizing) phù hợp cho nạp ắc quy chì kín và ắc quy Nickel-Cadmium.

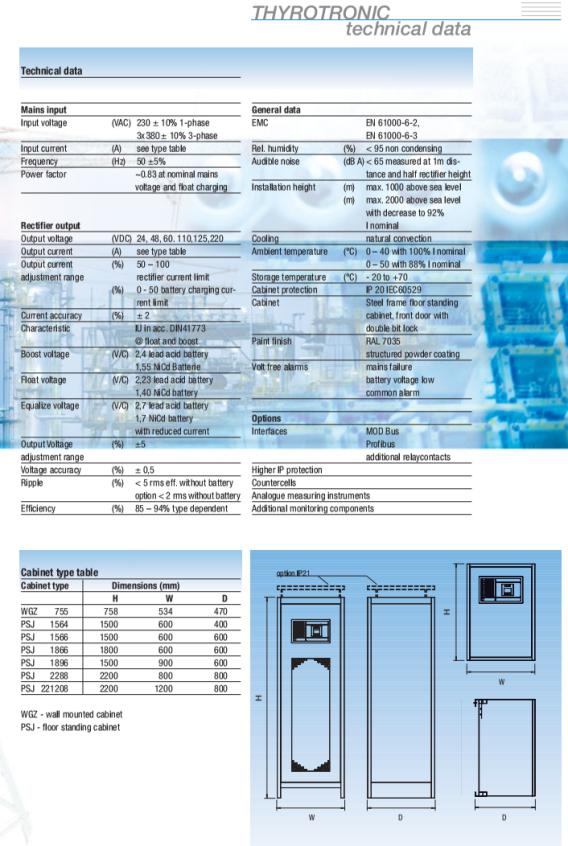

Thông số kỹ thuật:
